Set di prova parziale / Set di prova ad alta tensione di scarica ad alta tensione

Informazioni di Base

Featured Products

Informazioni di Base
  • Model No.: YDQW-5kVA/100KV
Informazioni Aggiuntive..
  • Trademark: GOLDSOL
  • Packing: Aluminum Box Inside and Plywood Case Outside
  • Standard: CE Mark
  • Origin: China
  • HS Code: 90303900
  • Production Capacity: 50 Sets/Month
Descrizione del prodotto

I. Applicazione:

Questa strumentazione pricipalmente è Utilizzata sotto ≤   10tensione della prova 0KV per i prodotti di potere quali i trasformatori, trasformatori di potere, interruttori ad alta tensione, accessori dei cavi, prodotti per la prova di withstand di tensione di frequenza di potere e la prova di scarico ed il pilota parziali di ricerca


II. Condizioni di lavoro:

Altezza: ≤ 2500m
Temperatura: ~ +45º C di -15º C
Umidità Relativa: ≤ 90%RH


III. Standard

JB/T9641-1999...Collaudare il trasformatore
GB/T. 311.1-1997...Ha isolato la trasmissione e strumentazione e la cooperazione ad alta tensione di distribuzione
GB/T 16927.1-1997...L'alta tensione prova TechnologyCharter 1
GB/T 16927.2-1997...L'alta tensione verifica la tecnologia  Lettera 2
...I livelli sonori del trasformatore GB7328-87 e del reattore hanno misurato
GB/7354-2003...Prova del palladio
GB/T509-1991...Regola della prova del trasformatore di potere
GB2536-1990...Olio del trasformatore
...L'olio del trasformatore GB7252-87 ha dissolto la guida di riferimento di analisi e di valutazione di gas
...Requisiti generali JB8749-1998 dello stabilizzatore di tensione


IV. Componenti della strumentazione

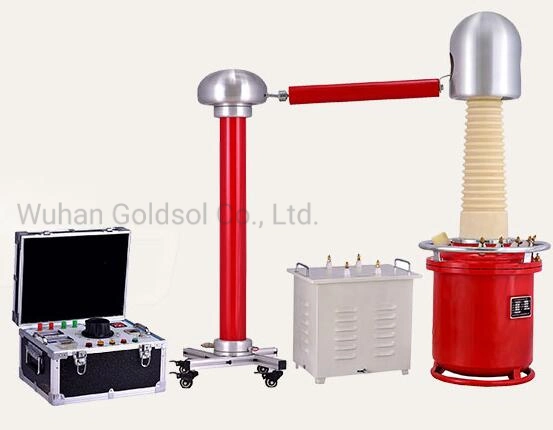

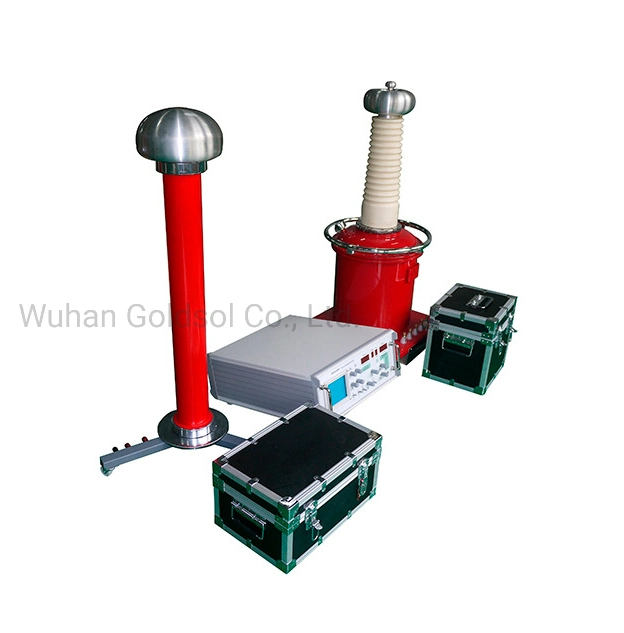

1. PD Collaudare il trasformatore (5KVA /100KV) ...1 unità
2. Test regolatore (5KVA/200V)...1 unità
filtro da isolamento 3. Power (5KVA/200V)...1 unità
condensatore di accoppiamento 4. PD (100KV/200pF)  ...1 unità
resistenza di limite 5. Current (100kV/5K  Ohm)...1 unità
6. Analizzatore parziale di scarico (HSJFD-3A)…. ...1 unità
7. Calibratore parziale di scarico (JZF-9)…. ...1 unità
unità D'entrata 8. Type 3.4.5...…. ...3 unità


PD Collaudare il trasformatore   5KVA /100KV/200V

1. Capienza Rated: 5KVA
2. Tensione dell'uscita: 0  50chilovolt
3.   Tensione in ingresso: 200V ± 10%
4. Volume del palladio  nell'ambito del ≤ Rated di tensione 5PC
5. Output  Corrente: 100mA
6. Fase: Monofase
7. Esattezza di tensione:   CA 1.5%
rifornimento 8. Power distorsione: < 3%
9. Media dielettrico: SF6
10. Size: Ф320*800mm
11. Peso: 45kgs


Controllo  Unità ,   5kVA/200V

Functon:
funzione di posizione 1. Zero, tensione digitale/visualizzazione corrente
controllo a di 2. Time Ralaylaavvertimento rming; Allarme con indicatore luminoso
3. Sovracorrente/voltage protezione, protezione di ripartizione
4. Continuous che registra tensione, senza distorsione di forma d'onda
5. Ritorno di tensione a zero quando la prova è Sopra

Parametri:
capacità 1. Rated: 5kva
2. Input VoltaGE: 220V± 10%
corrente 3. Output: 25A
tensione 4. Output: 0-250V
5. Size: 400*360*350mm
6. Weight: 25kgs


Filtro da isolamento di potere (5KVA),   5kVA/200V

1. Input  Tensione: 200V± 10%
tensione 2. Output: 200V± 10%
3. Capacità Rated: 5KVA
4. Tensione di resistenza: ≤ 5%
perdita 5. Unload: ≤ 5%
5. Carattere di riduzione: ≥ 10KHz~100KHz20dB; 100KHz~30M. Chilociclo di ≥ 60dB
6. Livello del palladio: Q≤ 5PC  Sotto tensione rated
7. Formato: 350 × 350 × 420millimetro
8. Peso: 30Chilogrammo

Condensatore di accoppiamento del palladio  100kV/200pF

1. Capacitance: 200pF
volume 2. PD: ≤ 5PC
capienza 3. Coupling: 100KV
proteggere 4. Equipotential: 1 unità
4. Size: Altezza 800mm, Ф80mm
5. Weight: 23kgs


Resistenza corrente di limite, 100kV/2K

1. Creepage: > 100KV
2. Height: 300mm, Ф60mm
3. Weight: 2.5kgs


Analizzatore del palladio,   HSJFD-3A

Caratteristica:
1. Il circuito integrato della grande scala rende il tester più Stabile ed esatto.
2. L'a tubo catodico large-screen, la zona di schermo per funzionare efficace 100 il × 80mm, può Essere forma d'onda chiaramente osservata di scarico.
3. Quattro- scav canaliare l'interfaccia della prova, prova più Conveniente.
4. Using le esposizioni di double-header la quantità Di scarico, entrambe le figure tabella mostra il valore del PC, mentre un'altra intestazione dell'indicatore mostra il valore del PC, la tabella dell'indicatore può Essere divisa nelle istruzioni lineari e logaritmiche.
5. Sensibilità A basso rumore e alta di rilevazione, zona larga di riempimento di capacità
6. Di piccola dimensione e peso leggero renderlo facile trasportare

Indice analitico tecnico principale:
portata 1. Testing: 6PF - 250uF
2. Sensitivity: 0.02PC


Unità D'entrata

Sintonizzazione capacity

Unità

Sensibilità (circuito asimmetrico)

1

6-25-100

µ µ F

0.02

2

25-100-400

µ µ F

0.04

3

100-400-1500

µ µ F

0.06

4

400-1500-6000

µ µ F

0.1

5

1500-6000-25000

µ µ F

0.2

6

0.006-0.025-0.1

µ F

0.3

7

0.025-0.1-0.4

µ F

0.5

8

0.1-0.4-1.5

µ F

1.0

9

0.4-1.5-6.0

µ F

1.5

10

1.5-6.0-25

µ F

2.5

11

6.0-25-60

µ F

5.0

12

25-60-250

µ F

10

7R

Resistenza

µ F

0.5


fascia 3. Amplifier:
      (1) inferiore: 10KHZ, 20KHZ, 40KHZ facoltativo
      (2) di qualità Superiore: 80KHZ, 200KHZ, 300KHZ facoltativo

registrazione 4. Amplifier:
6 grado di massima, 20db ogni grado;
portata di fine-tune> 20db.

finestra 5. Time:
      (1) larghezza della finestra: 15 - 150° Adjustable
      (2) posizione della finestra: Ogni finestra può Essere girata 0 -170°
      (3) 2 finestre possono essere aperte esclusivamente o simultaneamente

scala 6. Discharge:
      (1) tester Analog: Scala logaritmica 1-10-100, errore< 5%
            Errore lineare della scala 0-1000< 5% (basato sul tester completo)
      (2) intestazione di Digitahi: 3.5 Il LED mostra 0-100, errore< 5%

7. Elliptical:
      (1) frequenza 50HZ, 100HZ, 150HZ, 200HZ, 400HZ
      (2) rotazione ellittica: 30° Each grado, può Essere usata per 120° Rotation
      (3) visualizzazione: Ovale - linea retta
      (4) tensione in ingresso ad alta frequenza: 13V-275V, potere: < 1VA

voltmetro 8. Testing:
      (1) intervallo: 100KV (espansibile)
      (2) visualizzazione: 3.5 istruzioni del voltmetro digitale
      (3) esattezza: 5%
9. Alimentazione elettrica: 220V
10. Size: 530× 550× 220mm3
11. Peso: 22KG


Calibratore

1. Posizione della carica dell'uscita: 5 PC, 50PC, 500PC
2. Polarità : Alternazione positiva e negativa
3. Frequenza di ripetizione: 1.2KHz
4. Intervallo di frequenza:   > ± 100Hz
5. Tempo di aumento di impulso: < 100ns
6. Tempo di caduta di impulso: > 100us
7. Capacità Dell'iniezione: 10PF, 100PF
8. Errore di capacità : EC  ≤   ± 4%
9. Errore di ampiezza di tensione dell'onda quadrata: Eu  ≤   ± 4% (posizione 50PC)
10. Errore della carica di correzione: Eq= (Eu2+Ec2) 1/2 ≤ ± 5%
11. Batteria: 6F22 9V
12. Size: 160 x 125 x 50mm3
13. Weight: 0.5kg
