Descrizione del prodotto

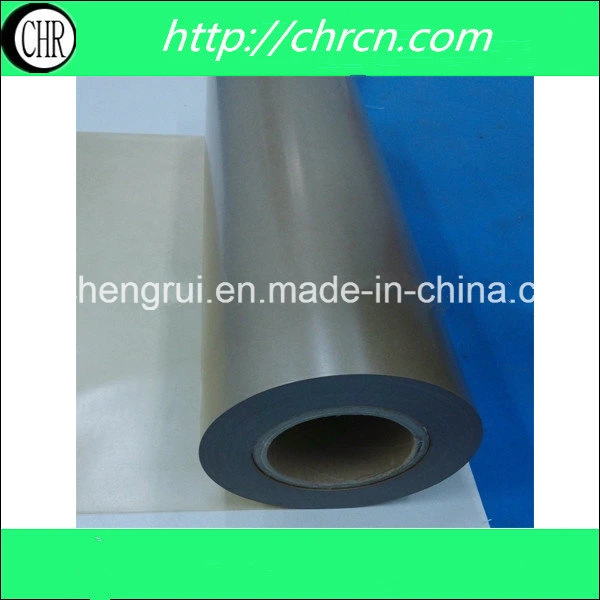

Descrizione della carta laminata dell'isolante di PMP:
La carta laminata dell'isolante di PMP è un isolante composited che è fatto della carta per condensatori di due strati e la metà è poliestere. Ha chiamato la stagnola composita della pellicola di poliestere e della carta di capaciator (PMP). Ha le proprietà dielettriche eccellenti e buone proprietà meccaniche
Carta laminata dell'isolante di PMP usata particolarmente per il trasformatore speciale di tensione, specialmente motore del codice categoria E ed altri isolanti elettrici
Caratteristica e Application:
1 liscio e non-strato e non schiumante
2 ha la buona proprietà dielettrica e più alta concentrazione meccanica. Così è meglio sceglie all'isolante del rivestimento interno del trasformatore ad alta tensione
Memoria:
Da misura GB5591.1 di Chapter VII.
Indicatori di efficacia:
No | Elementi | Unità | Indice analitico | ||||||||||
| 1 | Spessore nominale | millimetro | 0.075 | 0.08 | 0.10 | 0.18 | 0.20 | 0.23 | 0.25 | 0.30 | 0.35 | ||
| 2 | Tolleranza di spessore | millimetro | ±0.008 | ±0.020 | ±0.025 | ||||||||
| 3 | Rendimento | g/m2 | 90±9 | 100±10 | 140±14 | 220±20 | 236±20 | 260±20 | 310±25 | 374±25 | 449±25 | ||
| 4 | Resistenza alla trazione | MD | N/10mm | ≥70 | ≥80 | ≥100 | ≥100 | ≥120 | ≥150 | ||||
Il TD | ≥60 | ≥70 | ≥90 | ≥90 | ≥105 | ≥130 | |||||||
| 5 | Allungamento | MD | % | ≥2.0 | |||||||||
Il TD | ≥10.0 | ||||||||||||
| 6 | Tensione di ripartizione | Chilovolt | ≥7.0 | ≥7.0 | ≥8.0 | ≥10.0 | ≥11.0 | ≥13.0 | |||||
| 7 | Proprietà schiave di normale | ---- | Nessuna delaminazione | ||||||||||
| 8 | Proprietà schiave di calore 180ºC±2ºC 10min | ---- | Nessuna delaminazione, nessuna vescica | ||||||||||
